Обеспечение антикоррозионной защиты и поддержание её высоких эксплуатационных характеристик являются одними из наиболее важных факторов, гарантирующих надёжность и длительный срок службы трубопровода. Комплексная программа мероприятий по антикоррозионной защите осуществляется на всех этапах — как производства труб, так и строительства и эксплуатации трубопроводов.
Каталог продукции
Украина
Казахстан
Беларусь
Узбекистан
Молдова
Россия
Азербайджан
Армения
Грузия
Кыргызстан
Таджикистан
ТуркменистанМастика битумная МГ-Х ГОСТ 30693-2000 ( ДСТУ Б В.2.7-108-2001)
( Код: МХ-000011, Код: МХ-000012, Код: МХ-000013 )
|
|
 ( Код: МХ-000011 ) Резинобитумная мастика МГ-Х-Т изготовлена из смеси сортов нефтяного битума с добавлением композиции минеральных наполнителей, целевых добавок, резиновой крошки тонкого помола, синтетического бутадиен-стирольного каучука и бензина-растворителя
|
( Код: МХ-000011 ) Для наклейки полимерно-битумных и битумных рулонных кровельных материалов, особенно в тех случаях, когда по требованиям пожарной безопасности запрещено использование открытого пламени (пропановых или солярочных кровельных горелок)Мастика МГ-Х-Т выпускается в ведрах по 10 кг и 20 кг |
|
|
( Код: МХ-000012 ) Применяется для склеивания строительных материалов, в том числе и гидроизоляционных. (Для приклеивания, при хорошо подготовленном ровном основании, достаточно нанести один слой битумной мастики толщиной не более 1.0 мм)
Мастика МГ-Х-Г выпускается в ведрах по 10 кг и 20 кг |
|
|
( Код: МХ-000013) Данный материал характеризуется высокой эластичностью в температурном интервале от -30 до +130 °С, повышенной теплостойкостью, невысокой вязкостью в исходном состоянии, что позволяет хорошо смачивать обрабатываемые поверхности, и обеспечивает высокую прочность сцепления с различными материалам
Мастика МГ-Х-К выпускается в ведрах по 10 кг и 20 кг |
Гидроизоляционные битумные, битумно-полимерные мастики, битумы, рулонные материалы
Резинобитумная мастика МГХ-Т холодного нанесения
Представляет собой готовый к использованию однородный состав черного цвета. Резинобитумная мастика МГХ-Т изготовлена из смеси сортов нефтяного битума с добавлением композиции минеральных наполнителей, целевых добавок, резиновой крошки тонкого помола, синтетического бутадиен-стирольного каучука и бензина-растворителя с температурой перегонки +160С +190С.
Благодаря своей уникальной рецептуре резинобитумная мастика МГХ-Т имеет повышенную адгезию к металлическим и бетонным поверхностям и высокую теплостойкость относительно аналогичных гидроизоляционных мастик. Температурный интервал эксплуатации резинобитумной мастики МГХ-Т составляет от -40С до +100С.
Резинобитумная мастика МГХ-Т выпускается готовой к использованию, что существенно упрощает процесс строительства. Резинобитумная мастика МГХ-Т является незаменимым материалом для наклейки полимерно-битумных и битумных рулонных кровельных материалов, особенно в тех случаях, когда по требованиям пожарной безопасности запрещено использование открытого пламени (пропановых или солярочных кровельных горелок). Помимо этого, резинобитумная мастика МГХ-Т нашла широкое применение в устройстве надежной обмазочной гидроизоляции практически любых строительных поверхностей, конструкций и сооружений.

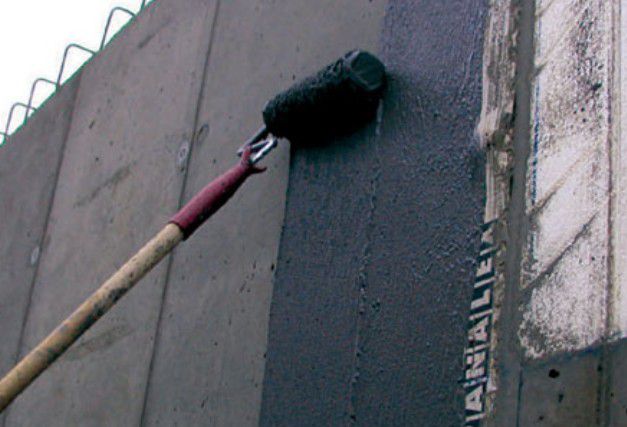

Резинобитумная мастика МГХ-Т, очень проста в применении. На предварительно очищенную сухую поверхность резинобитумная мастика МГХ-Т наносится шпателем. Для нанесения резинобитумной мастики кистью или валиком её следует разбавить растворителем в количестве 20-50% от массы мастики.
При отрицательных температурах резинобитумную мастику рекомендуется подогреть. Подогрев резинобитумной мастики осуществляется на водяной бане со снятой с ведра крышки. По окончании разогрева резинобитумную мастику рекомендуется перемешать. Для создания многослойной мастичной гидроизоляции из резинобитумной мастики МГХ-Т между нанесенными слоями мастики рекомендуется прокладывать армирующие слои из стеклоткани. Интервал нанесения слоев резинобитумной мастики (межслойная сушка) составляет 5-6 часов (при t +20C). С понижением температуры окружающей среды время высыхания резинобитумной мастики увеличивается.
Жизнеспособность не менее 30 минут
Условная прочность не менее 0,3 МПа (3 кгс/см2)
Относительное удлинение при разрыве не менее 100%
Водопоглощение за 24 часа не более 1% по массе
Условная вязкость не менее 15 секунд
Массовая доля нелетучих веществ не менее 65%
Прочность сцепления с бетоном 0,3 МПа
Прочность сцепления с металлом 0,15 МПа
Температура размягчения не ниже 373 К (+100С)
Гибкость на брусе с радиусом закругления 5мм при t -5С
t применения, не ниже -10С
Средний расход мастики на 1м2 1 л
Мастика битумная МГ-Х-Г – для наружной и внутренней гидроизоляции строительных конструкций
Назначение
Холодная гидроизоляционная битумная мастика МГХ-Г – однородная масса, черного цвета, приготовленная на основе смеси различных сортов нефтяных битумов, минерального наполнителя и органического растворителя.
По потребительским свойствам гидроизоляционная битумная мастика МГХ-Г аналогична ранее выпускавшейся битумной мастике «БИСКИ».
Битумная мастика МГХ-Г, в состоянии поставки, готова к применению. Работа с ней допускается при температуре не ниже минус 10°С. При отрицательной температуре, битумную мастику следует подогреть до +30 – +50°С. При необходимости снижения вязкости мастики МГХ-Г, её допускается подогревать перед применением.
Разогревать битумную мастику следует на паровой или водяной бане. Можно это сделать иным образом, исключающим применение открытого пламени и искрообразование. Перед нагревом битумной мастики МГХ-Г, необходимо нарушить герметичность её тары, вскрыв крышку. По окончании разогрева – мастику перемешать.
Битумную мастику МГХ-Г транспортируют всеми видами транспорта, в крытых транспортных средствах. На строительные объекты мастика может поставляться автогудронаторами.
Битумная мастика МГХ-Г должна храниться в помещении, снабженном приточно-вытяжной вентиляцией. При хранении мастика должна быть защищена от прямого воздействия солнечных лучей. Срок хранения — 12 месяцев со дня изготовления.
Норма расхода
Готовый к применению состав для изоляции мест подверженных увлажнению, перед укладкой облицовочной плитки, изоляции гипсокартонных и гипсовых оснований. После высыхания гидроизоляция образует гибкую водонепроницаемую, пароизолирующую пленку с высокой адгезией к строительным материалам на основе бетона, извести, цемента, гипса, гипсокартона, кирпича, камня, дерева, полиуретана, пенопласта.
Гидроизоляция изготовлена на основе модифицированной латексом водной эмульсии битума. Не содержит органических растворителей. Устойчива к температурным воздействиям в диапазоне температур от -40°С до +100°С.
Не горюча. Биостойка.
Рекомендации по применению при наружной гидроизоляции
Битумная мастика МГХ-Г может использоваться для склеивания строительных материалов, в том числе и гидроизоляционных. (Для приклеивания, при хорошо подготовленном ровном основании, достаточно нанести один слой битумной мастики толщиной не более 1,0 мм). Но мастика МГХ-Г изначально - гидроизоляционная мастика, и предназначена для внешней гидроизоляции фундаментов, подвалов и прочих строительных и промышленных конструкций эксплуатирующихся при температуре не более 70°С. При этом гидроизоляция элементов конструкции возможна как только гидроизоляционной мастикой, так и гидроизоляционной мастикой в сочетании с рулонными и наплавляемыми материалами. А герметизация стыков, переходов и сопряжений, традиционно выполняются битумной мастикой.
Наносится битумная гидроизоляционная мастика МГХ-Г - шпателем. Для нанесения кистью или валиком её следует разбавить растворителем в количестве 20-50% (от массы мастики). Наносить мастику следует на сухое основание, очищенное от пыли, песка и других загрязнений, обработанное битумным праймером Грида™. Допускается в качестве праймера использовать битумную мастику МГХ-Г, разбавленную растворителем в соотношении 2:1.
Для создания гидроизоляции необходимо нанести 2-3 слоя битумной гидроизоляционной мастики (общей толщиной от 1 до 3 мм). Между слоями мастики рекомендуется прокладывать армирующий слой из стеклоткани. Наносить слои мастики с интервалом от 5 до 24 часов (при температуре 20°С). Окончательная сушка слоя из битумной гидроизоляционной мастики МГХ-Г — не менее 24 часов. При низких температурах время высыхания увеличивается.
Допустимые для использования растворители:
толуол,
ксилол,
сольвент нефтяной для лакокрасочной промышленности,
смесевые растворители: 646, 648, 649, Р-4, РС-2,
уайт-спирит (бензин-растворитель для лакокрасочной промышленности),
скипидар,
бензин-растворитель для резиновой промышленности марки БР-2 («Калоша»).
Норма расхода
Расход на один слой ~ 1 кг/м².
Предостережение
Покрытие из гидроизоляционной битумной мастики МГХ-Г имеет следующие показатели пожарной опасности:
группа горючести – Г4 по ГОСТ 30244;
группа воспламеняемости – В3 по ГОСТ 30402;
группа распространения пламени – РП4 по ГОСТ 30444 (ГОСТ Р 51032).
Работы проводить в резиновых перчатках. Запрещается пользоваться открытым огнем. При работе в помещении обеспечить хорошую вентиляцию.
Мастика каучуко-битумная МГХ-К
Назначение
Представляет собой холодную мастику на основе битума и смеси различных растворителей. В состав также входит резиновая крошка, каучук и некоторое количество природных смоляных кислот.
Данный материал характеризуется высокой эластичностью в температурном интервале от -30 до +130 °С, повышенной теплостойкостью, невысокой вязкостью в исходном состоянии, что позволяет хорошо смачивать обрабатываемые поверхности, и обеспечивает высокую прочность сцепления с различными материалами. Отличительной особенностью является самый высокий показатель относительного удлинения при разрыве среди подобных мастик.
В поставляемом виде мастика полностью готова к применению.
Работа допускается при температурах не ниже -10 °С. Если гидроизоляция проводится в условиях отрицательных температур, мастику рекомендуется подогревать до +30–50 °С.
Разогрев каучуко-битумной мастики следует производить на пару или при помощи водяной бани. Также допускаются иные способы, исключая лишь применение открытого огня. Перед нагревом мастики нужно нарушить герметичность упаковки, вскрыв крышку.
Срок хранения составляет 12 месяцев со дня изготовления.
Рекомендации по применению во внешней гидроизоляции
Нанесение
Как правило, данная мастика наносится с помощью шпателя или кисти. В последнем варианте ее необходимо разбавить растворителем в количестве 30–50 % от общей массы. Наносить следует на сухое основание, предварительно очищенное (от пыли, песка и прочих загрязнений) и обработанное праймером или мастикой марки МГТ-К (разбавляется растворителем в соотношении 2:1).
Для приклеивания к хорошо подготовленному и ровному основанию достаточно одного слоя толщиной не более 0,7 мм.
Для гидроизоляции требуется 2-3 слоя, между которыми рекомендуется прокладывать армирующую стеклосетку. Слои наносятся с интервалом 5-6 часов (при средней температуре окружающей среды +20 °С). Окончательная сушка составляет около 24 часов.
В качестве растворителей допускается использование следующих веществ:
ксилол;
толуол;
смесевые растворители 646, 648, 649, Р-4, РС-2;
нефтяной сольвент.
Норма расхода
Один слой — 1л/кв. м.
Работы с мастикой необходимо проводить в защитных перчатках. Запрещается использование открытого огня. При работе в помещении требуется усиленная вентиляция.
