 PSI Уплотнения кольцевых полостей Compakt

Уплотнительная вставка для кольцевых полостей PSI Compakt является дополнением к кольцевым уплотнителям Link-Seal®. Герметизирует проходки для трубопроводов различного назначения (газ, вода, сточные воды) и кабели от напорных и безнапорных вод.

Общая информация

PSI уплотнения кольцевых полостей Compakt

Системы уплотнений PSI - Уплотнительная вставка для кольцевых полостей Compakt является оптимальным дополнением к кольцевым уплотнителям Link-Seal®. Идеально герметизирует проходки для трубопроводов различного назначения (газ, вода, сточные воды) и кабели от напорных и безнапорных вод. Пластины из нержавеющей стали.

Принцип действия

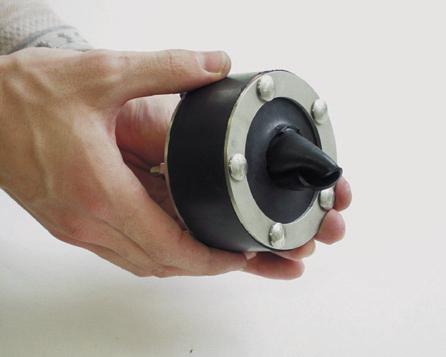

Резиновый элемент толщиной 40 мм вдавливается в кольцевую полость посредством двух металлических cжимающих колец. Таким образом, при помощи уплотнительной вставки для кольцевых полостей «Компакт» пространство между подводящей и обсадной трубами становится герметичным непроницаемым для жидкостей и газов. Комплектующие Пластиковые, стальные и фазоцементные гильзы и KB-эпоксидная смола для заделки ДУ-отверстий.

Общие данные:

PSI уплотнения кольцевых полостей типа «Вариа» возможно использовать как в качестве временной заглушки от воды без давления или в качестве одинарной проходки для воды под давлением.

При работе с «Вариа» 1.5 для отверстий внутренним диаметром 100 мм возможна герметизация в полном диапазоне от 18 до 65 мм за счет плотной ступенчатой структуры (5 мм каждое кольцо). При работе с уплотнениями «Вариа» для отверстий внутренним диаметром 150 и 200 мм возможна прокладка подводящих труб четырех различных диаметров. Мягкие резинки уплотнения специально предусмотрены для работы с пластиковыми трубами.

Compakt Вариа DN 100: Уплотнение Compakt типа «Вариа» 1.5 DN 100 предназначена для работы с отверстием/гильзы-проходки для стен внутренним диаметром 100 мм и подводящей трубой или кабелем в полном диапазоне от 18 – 65 мм.

Compakt Вариа DN 150: Уплотнение Compakt типа «Вариа» DN 150 предназначена для работы с отверстием/гильзы-проходки для стен внутренним диаметром 150 мм и подводящей трубой внешним диаметром 60,3-63, 75-76,1 мм, 88,9-90 мм и 110 мм.

Compakt Вариа DN 200: Уплотнение Compakt типа «Вариа» DN 200 предназначена для работы с отверстием/гильзы-проходки для стен внутренним диаметром 200 мм и подводящей трубой внешним диаметром 110 мм, 125 мм, 139,7-140 мм и 160 мм.

Обрезка резиновых пластин

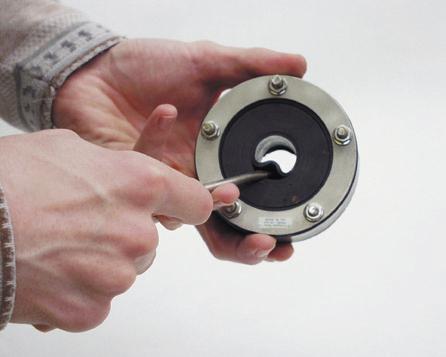

Для удаления лишних резиновых пластин достаточно надавить на пластину руками или отверткой и сделать надрез ножом на продавленной части, после чего кольцо легко вытягивается вручную.

Выдавить срединную заглушку наружу.

 Руками или отверткой.

 Продавить пластину

Слегка надрезать лишний слой

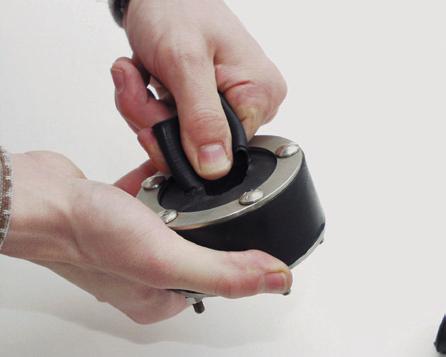

Руками вытянуть лишний слой пластину

Руководство по монтажу

Очистить обсадную трубу/просверленное отверстие и подводящую трубу. Мы рекомендуем нанести на просверленное отверстие слой эпоксидной смолы КВ для того,чтобы защитить бетон и сравнять возможные пустоты и неровности/борозды.
Сверьте диаметр подводящей трубы / просверленного отверстия и диаметр подводящей проводки с данными, указанными на комплекте уплотнений.

Разместите уплотнение кольцевых полостей PSI Compakt вплотную к стенке внутри подводящей трубы или просверленного отверстия и проденьте сквозь него подводящую проводку. Необходимо обратить внимание на то, что обычно уплотнение используется при работе с внешней стороной стены здания. При этом гайки должны находиться с внешней стороны, так чтобы был открытый доступ к ним в случае, если необходимо будет их дотянуть. Для постмонтажа рекомендуется составное уплотнение кольцевых полостей PSI Compakt.

Затяните гайки на несколько оборотов по часовой стрелке. Повторите эту операцию приблизительно 2-3 раза, пока не дойдет максимальный момент затяжки.

На что следует обратить особое внимание:

• Уплотнение кольцевых полостей PSI Compakt –это не опора для прокладки труб или лагерь трубы

• необходимо отцентрировать и зафиксировать подводящую проводку

• При работе с особо тонкостенными трубами из пластика, такими как например гибкие обмотки или гофрированные трубки, мы рекомендуем снизить моменты затяжки крепежей (см. Таблицу внизу).

• Для монтажных работ с длинными путями зажима используйте дополнительно шестигранный торцовый гаечный ключ.

Принцип действия

Резиновый элемент толщиной 40 мм вдавливается в кольцевую полость посредством двух металлических. Таким образом, при помощи уплотнительной вставки для кольцевых полостей Compakt пространство между подводящей и обсадной трубами становится герметичным-непроницаемым для жидкостей и газов.

Compakt Вариа

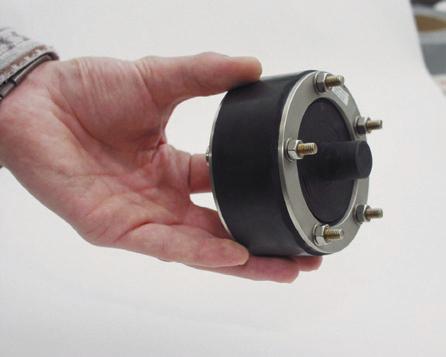

PSI уплотнения кольцевых полостей типа «Вариа» возможно использовать как в качестве временной заглушки, так и в качестве проходки или уплотнительной втулки. При работе с «Вариа» 1.5 для отверстий внутренним диаметром 100 мм возможна герметизация в полном диапазоне от 18 до 65 мм за счет плотной ступенчатой структуры (5 мм каждое кольцо). При работе с уплотнениями «Вариа» для отверстий внутренним диаметром 150 и 200 мм возможна прокладка подводящих труб четырех различных диаметров. Мягкие резинки уплотнения специально предусмотрены для работы с пластиковыми трубами.
