Поршни для прочистки труб

Полиуретановые поршни для процессов заполнения и очистки труб при гидростатических проверках и передачи жидкостей

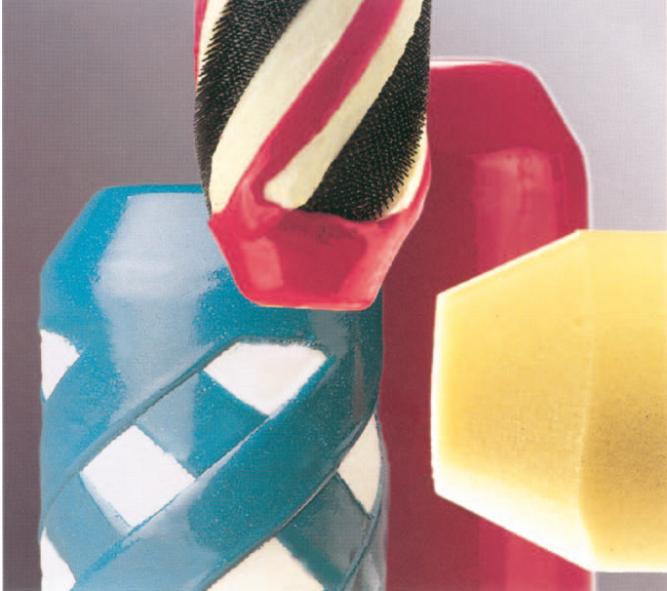

Полиуретановые поршни являются инструментом для процессов заполнения и очистки труб при гидростатических проверках и передачи жидкостей, а также для отделения различных веществ, которые передаются по очереди по одному и тому же трубопроводу.

Сушка
После проверки давления (гидростатическая проверка) должна производиться тщательная сушка, в особенности для газопроводов. Пористые поршни РSI из материалов с открытыми порами и низкой плотностью великолепно подходят для этих процессов.

Очистка
Пористые поршни PSI с высокой эффективностью удаляют из трубопровода остатки вещества, ржавчину, отложения различных видов и посторонние предметы. Пористые поршни PSI поставляются различной плотности и размерами от
2“ до 48“. Большие размеры до 64“ поставляются по запросу. Все типы поршней обладают стойкостью к воздействию масел, бензина, метанола и других химических веществ согласно списку стойкости PSI.
Возможны технические изменения.

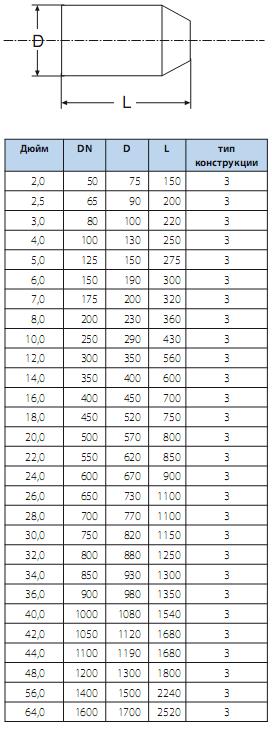

Тип FP PSI

Поршни из пеноматериала

Указанные в таблице размеры (DN) соответствуют внутреннему диаметру трубопровода.
Отклонения от номинального размера ± 2%. Размеры для заказа указываются в дюймах.

Корпус поршня выполнен из мягкой полиуретановой пены с открытыми порами и усилен покрытием пластинки задника из водонепроницаемого полиуретана. Благодаря своей эластичности поршень типа FP легко проходит краны, вентили, дроссели и клапаны, повороты и изгибы в 1,5 ?. Возможное уменьшение диаметра на 50%.
Плотность: ок. 25 кг/м3 у типа FP
Применение: сушка трубопроводов, мягкая чистка.

Приведенные в таблице условные проходы (DN) соответствуют внутреннему диаметру трубопровода.
Допуск ± 2%.
Размер при заказе - дюйм

Тип PU-Plain и PU-Plain S PSI

Поршни из пеноматериала

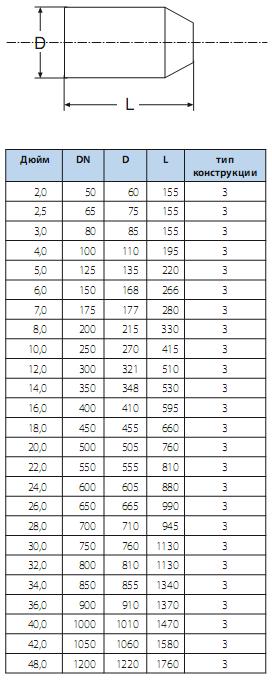

 Тип PU-Plain

Выполнены из уплотненной полиуретановой пены, усилены водонепроницаемой пластинкой задника из полиуретана.
Для мягкой чистки или сушки длинных отрезков после циркуляции воды.
Нагрузка ок. 110-115 кг/м3 (9-10 lb/ft3). Этот тип без труда проходит изгибы в 1,5 D отводы
Поставляется также с напылением на головке (стандартно от 16“).





 Тип PU-Plain -S

Обладает такими же свойствами как и тип PU-Plain, но мягче.
Нагрузка ок. 80-85 кг/м3 (6,5 lb/ft3).
Поставляется только размером до 24“. Также поставляется с напылением на головке (стандартно от 16“).

Тип PU-LR и PU-LR S

Поршни из пеноматериала

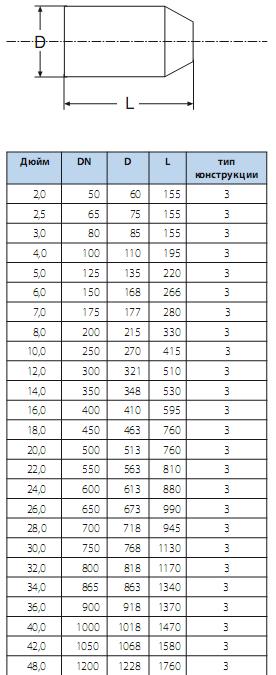

Тип PU-LR

Выполнены из уплотненной полиуретановой пены с напылением из высококачественного износостойкого полиуретана (твердость ок. 90 Шор A).Рекомендовано для чистки длинных прямых участков, возможно с сужениями и сильными загрязнениями.
Нагрузка ок. 110-115 кг/м3 (9-10 lb/ft3).
Этот тип без труба проходит изгибы в 1,5 D отводы .




Тип PU-LR-S

Обладает теми же свойствами что и тип PU-LR, но с мягким сердечником (твердость ок. 55 Шор).
Рекомендуется для чистки участков с множеством соединений, фитингов и сужений.
Нагрузка ок. 80-85 кг/м3 (6,5 lb/ft3).
Поставляется только размером до 24“.

Тип PU-СС и PU-СС S

Поршни из пеноматериала

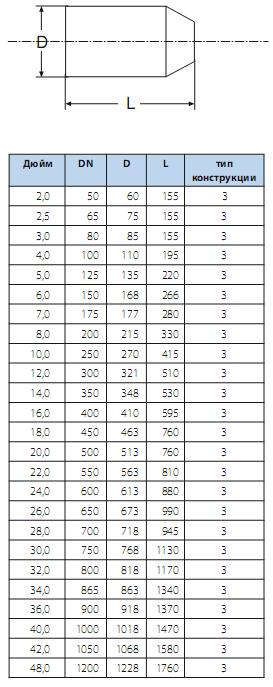

Тип PU-СС

Выполнены из усиленной полиуретановой пены. Внешняя оболочка выполнена из высококачественного износостойкого полиуретана, обмотана поверху крест накрест полосами, которые приводят поршень во вращательное движение и придают ему высокую гибкость.
Рекомендованы для равномерного удаления отложений и воды,
например, для гидростатических тестов.
Тип PU-CC без труда проходит изгибы в 1,5 D отводы .
Нагрузка ок. 110-115 кг/м3 (9-10 lb/ft3).




Тип PU-CC-S

Обладает теми же свойствами, что и тип PU-CC, но имеет более мягкий сердечник.
Нагрузка ок. 80-85 кг/м3 (6,5 lb/ft3).
Поставляется только размером до 24“.

Тип PU-WB и PU-TWB

Поршни из пеноматериала

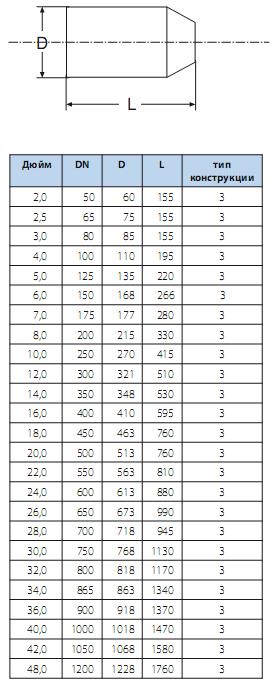

Тип PU-WB

Выполнены из усиленной полиуретановой пены. Внешняя оболочка выполнена из высококачественного износостойкого полиуретана, наложенного в форме полосок, которые приводят поршень во вращательное движение.
Наложенные по спирали стальные щетки повышаются возможности чистки. Щетки вмонтированы в корпус поршня.
Рекомендованы для удаления стойких твердых отложений и ржавчины, в т.ч. для длинных трубопроводов.
Этот тип без труда проходит изгибы в 3,0 D отводы  .
Нагрузка ок. 110-115 кг/м3 (9-10 lb/ft3).




Тип PU- TWB

Обладает теми же свойствами, что и тип PU-WB, но без полиуретановых полос на поверхности, поверхность состоит полностью из полос стальной щетки.

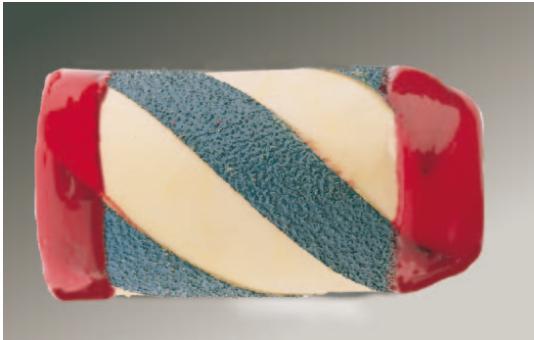

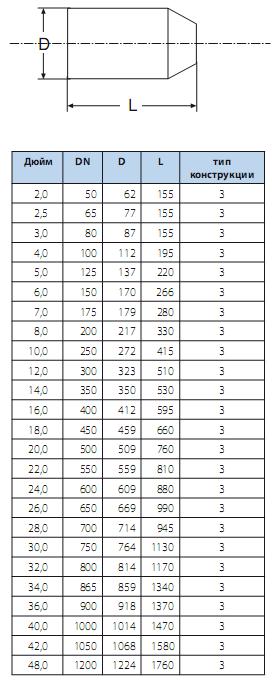

Тип PU-AC индивидуальные исполнения

Как и тип PU-CC, только с дополнительным карборундовым покрытием.
Рекомендуется для удаления сильных загрязнений, отложений и коррозии,
также для длинных участков трубопровода.
Этот тип проходит без труда 1,5 D-отводы.
Вес около 110-115 кг/м³ (9-10 lbs/ft³)

Поршни PSI индивидуального  исполнения

Петли
Все поршни из пенопористого материала могут быть оснащены по желанию
с одной или двумя петлями. От размера 20“ одна петля наверху выпускается
серийно.

Различные формы
Все поршни могут поставляться по желанию с обеих сторон конической или
цилиндрической формы. Эти поршни могут также использоваться для
реверсивного режима (вперед/назад).

Поршни со щетками
Состоят из твердого деревянного корпуса с нейлоновыми щетками. Для
простой очистки коротких участков трубопроводов.
