Асфальтовая гидроизоляция

 Данный вид гидроизоляции выполняется в виде сплошного покрытия, т.е. нанесением на изолируемую поверхность горячих асфальтовых мастик, растворов или холодных эмульсионных мастик и паст.

Асфальтовую гидроизоляцию выполняют в виде сплошного покрытия, образуемого нанесением на изолируемую поверхность горячих асфальтовых мастик или растворов или холодных эмульсионных мастик и паст.

Горячая штукатурная асфальтовая изоляция представляет собой водонепроницаемое, пластичное и высокопрочное покрытие из нескольких наметов или слоев асфальтового штукатурного раствора, наносимого на вертикальные поверхности штукатурным способом, а на горизонтальные - разливом в нагретом состоянии при температуре 160-190 °С. Горячие асфальтовые штукатурки приобретают гидроизоляционные свойства сразу после остывания. Горячую асфальтовую изоляцию выполняют из смесей наибольшей вязкости, что позволяет наносить их не только на горизонтальные, но и на наклонные поверхности. Изолируемые поверхности разбивают на захватки и ярусы. Сопряжение захваток и ярусов в каждом слое должно выполняться внахлестку на ширину не менее 200 мм, а в смежных слоях - вразбивку. Горячую мастику наносят слоями в 5-7 мм; общую толщину асфальтовой штукатурки по проекту обычно принимают равной 10-20 мм. Работу ведут в сухую погоду или под защитой от атмосферных осадков.

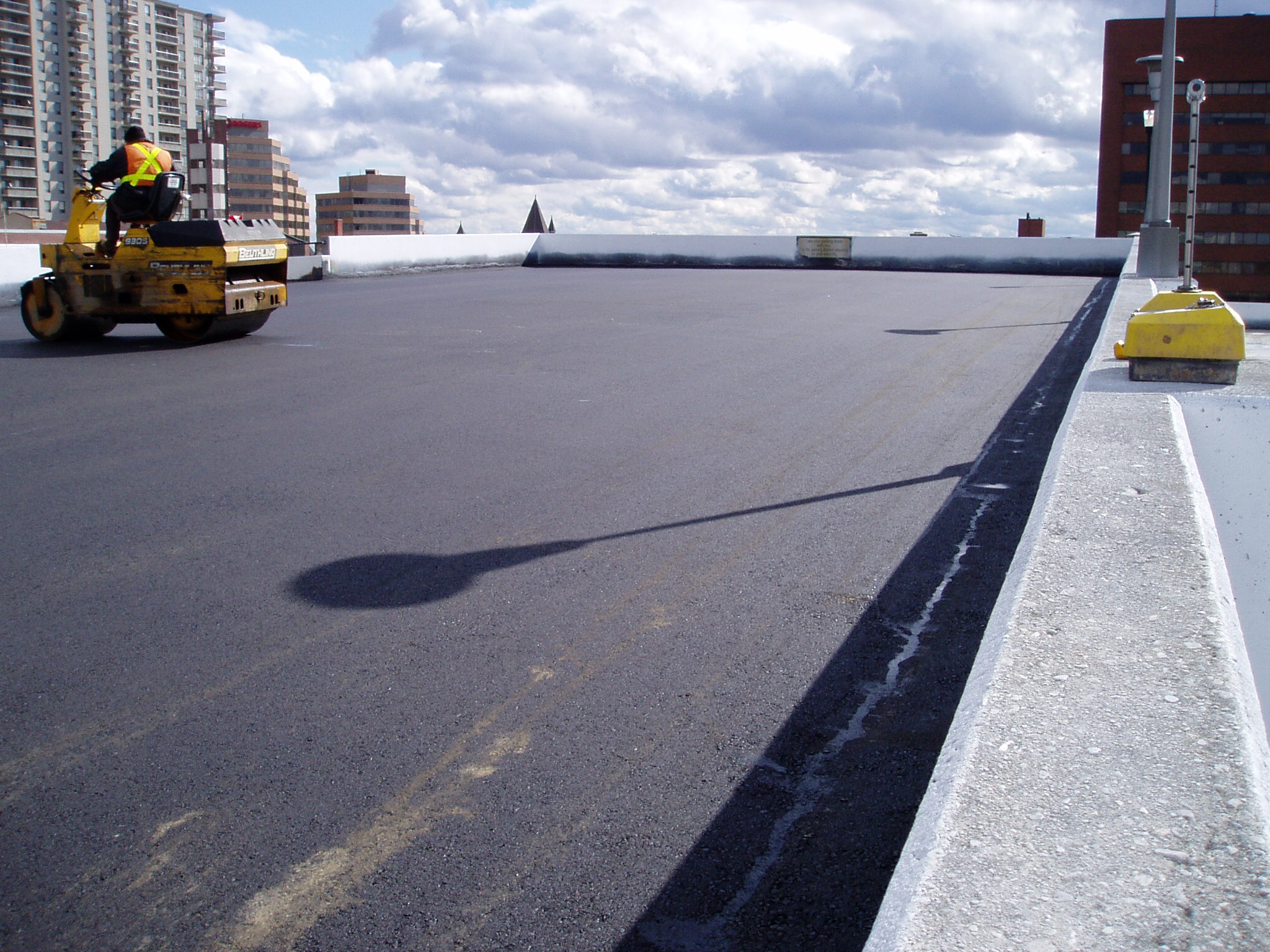

Холодную  асфальтовую мастику   получают путем смешивания битумной пасты с минеральным порошком при введении в смесь дополнительного количества воды, необходимого для получения нужной консистенции. Для получения холодной асфальтовой гидроизоляции на изолируемую поверхность наносят несколько слоев битумных эмульсионных мастик. Эмульсионные мастики наносят слоями по 5-8 мм до толщины 20 мм. Стык ранее уложенной полосы мастики и начавшей высыхать со свежеуложенной полосой выполняют внахлестку на 15-20 см. Каждый последующий слой мастики наносят на ранее уложенный только после его высыхания. Штукатурные работы ведутся при температуре не ниже +15 "С.

Литая  гидроизоляция выполняется путем разлива по основанию и залива в полость между изолируемой поверхностью здания и защитной стенкой горячего асфальтового раствора или мастики. Горячий материал выливают на горизонтальную поверхность и разравнивают металлическими скребками слоем 15-40 мм. Второй слой наносят после предварительного прогрева краев первого слоя. Литую гидроизоляцию вертикальных поверхностей устраивают путем поярусной заливки горячей мастики в полость между изолируемой поверхностью и опалубкой или ограждающей стенкой. Заливку ведут по ярусам высотой 20-40 см, защитную стенку возводят из тонких железобетонных плит или кирпича. Вертикальные поверхности подземной части зданий по мере наращивания защитной стенки присыпают землей. При нанесении горячей мастики на стены необходимо следить за тем, чтобы в полости не было скопления воды, от контакта которой с горячей мастикой произойдут ее вскипание и выброс из полости. Толщина вертикальной гидроизоляции зависит от гидростатического давления и составляет 30-60 мм. Литая гидроизоляция не должна иметь трещин, раковин и расслоений. При необходимости горизонтальные и вертикальные гидроизоляционные покрытия защищают слоем раствора.

Вертикальные бетонные поверхности, предназначенные под гидроизоляцию из горячих асфальтовых мастик и растворов, а также все поверхности, изолируемые коллоидно-цементным раствором (КЦР) или активированным торкретом (AT), подвергаются насечке с целью придания шероховатости и удаления слабого поверхностного слоя бетона. Насеченная поверхность должна быть обязательно очищена от продуктов дробления. Поверхности под обычную штукатурную цементную гидроизоляцию и из КЦР или AT, а также под гидроизоляцию из холодных асфальтовых мастик перед нанесением штукатурных смесей необходимо промывать и увлажнять, ио после смачивания не должны оставаться водяные линзы. Выравнивания поверхностей под цементно-песчаную штукатурку, торкрет- и пневмобетон ие требуется.

Горячая асфальтовая гидроизоляция.

Технологический процесс приготовления горячих асфальтовых мастик состоит из подготовки битума и минеральных материалов и их смешения.
Порошкообразный наполнитель, асбест и песок сушат в сушильных барабанах, асфальтобетонных смесительных установках, в порционных барабанных сушилках непрерывного действия или в нневмосу-шилках. Влажность асбеста не должна превышать 5%, порошкообразного наполнителя и песка — 3%.
Горячие асфальтовые растворы и мастики приготовляют в передвижном асфальтобетонном смесителе Д-288. Горячую асфальтовую гидроизоляцию из горячих асфальтовых растворных смесей и мастик выполняют так:
- поверхность под гидроизоляцию выравнивают, очищают от мусора и грязи и разбивают на захватки;
- перед укладкой растворной смеси стыки на границах захваток (а также при перерывах в работе) прогревают на ширину 100...150 мм с помощью форсунки, электроутюга для обеспечения монолитности и водонепроницаемости изоляции;
- на горизонтальные поверхности смесь разливают и разравнивают гребками, фиксируя толщину стяжки рейкам-маяками. Укладка выполняется в 2 слоя общей толщиной 15...40 мм;
- вертикальные поверхности огрунтовывают разжиженным битумом по всей площади или полосами шириной 50 см по периметру изолируемой поверхности. - тщательно промазывают места расположения закладных деталей и деформационных швов;
- затем поверхность разбивают на ярусы и выкладывают из кирпича или железобетонных плит защитную стенку высотой 20...40 см. Полость шириной 30...50 мм между изолируемой поверхностью и защитной стенкой заливают до верхней кромки растворной смесью температурой не ниже 140°C. Смесь разравнивают и уплотняют трамбованием или вибрированием, особенно в местах нахождения анкеров и других закладных деталей. После остывания растворной смеси (2...3 ч) заливают следующий ярус. По мере наращивания ярусов ведут обратную засыпку грунта, чтобы высота защитной кирпичной стенки не превышала 1,2 м.

Холодная асфальтовая гидроизоляция

Технологический процесс приготовления холодных асфальтовых мастик состоит в смешении битумной пасты с минеральным наполнителем и введении в смесь дополнительного количества воды, необходимого для получения мастики требуемой консистенции.
Холодные асфальтовые мастики наносят при помощи специального оборудования и инвентаря, входящего в состав передвижной установки для приготовления холодных асфальтовых мастик. Установка позволяет наносить до 200 м2 покрытий в 1 ч. При отсутствии передвижной установки мастики можно наносить при помощи специального оборудования.
При нанесении холодных асфальтовых мастик сооружение разбивают на захватки длиной до 20 м. Мастику наносят последовательными слоями от верха сооружения к его основанию ярусами высотой 2—2,5 м. Каждый последующий слой наносят после подсыхания

 Литая асфальтовая гидроизоляция

Литую асфальтовую гидроизоляцию устраивают из горячих асфальтовых мастик, растворов и асфальтобетонов. К месту работ асфальтовые смеси транспортируют в асфальтовозах и в различных обогреваемых емкостях.

Высушенную изолируемую поверхность перед розливом асфальтовой смеси огрунтовывают разжиженным битумом. На горизонтальных поверхностях литую гидроизоляцию выполняют из одного или двух последовательно наносимых слоев асфальтового материала. По поверхности горячую асфальтовую мастику разравнивают с помощью деревянного или резинового скребка на длинной ручке. Распределение ровным слоем литого асфальтового раствора выполняют деревянным валиком или рейкой, которую перемещают двое рабочих. Литой асфальтовый бетон укладывают, применяя простейшие методы уплотнения (штыкование, трамбование, вибрирование). В слое участки асфальтовой мастики и литого раствора стыкуют внахлестку на 10—15 см. Стыки в последовательных слоях выполняют вразбежку. Стыкование свежеуложенного слоя асфальтового бетона с ранее уложенным выполняют «в ус» со смазкой скошенного края горячим битумом. Готовую гидроизоляцию из литого асфальта рекомендуется окрашивать горячей мастикой с добавкой 10% асбестa 6-го сорта.

Литую гидроизоляцию вертикальных и близких к ним по наклону поверхностей устраивают поярусной заливкой разогретого до легкоподвижного состояния (120—180 °С) асфальтового материала в специально образованную полость (щель), расположенную с напорной стороны сооружения. Мастики заливают как сверху вниз участками по высоте, так и снизу вверх нагнетанием по трубам. Способ заливки снизу вверх целесообразен при широких швах и полостях. Полость для заливки гидроизоляции устраивают, сооружая деревянную, кирпичную или бетонную стенку, расположенную на расстоянии от изолируемой поверхности, равном толщине гидроизоляции.

Более предпочтительны при заливке щелей мастики и чистые битумы, которые в расплавленном'виде подвижнее асфальтовых растворов, в связи с чем их возможно подавать по утепленному напорному трубопроводу.
