Монтаж шпунтин

ОБЩАЯ ИНФОРМАЦИЯ О СИСТЕМИЕ ШПУНТИН G-300

Систем укрепления шпунтинами G-300 это комплексное решение для будовы укреплень мелких, средних и глубоких.

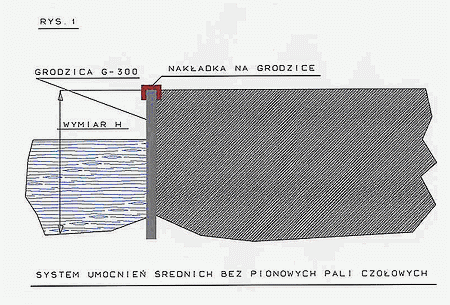

Систем укреплений мелких до 0,75 метра высоты шпунтины над почву или дно водоема, не требовает как правило никакой застройки укрепляющей стену можна только окончить накладкой верх шпунтиной рис но.1

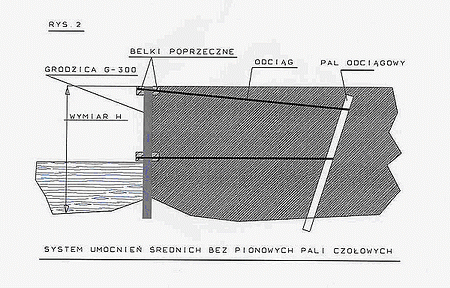

Систем укреплений средних до высоты 3 метров над почву или дно водоема надо опору укрепляющего стену шпунтины балками и вертикальными колами а тоже оттяжки рис. но.2

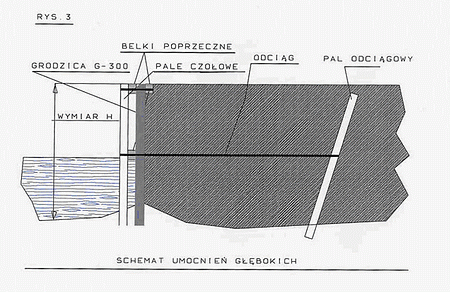

Систем укреплений глубоких для высоты 6 метров над дно или почву требовает застройки укрепляющей рис. но.3.Расстояние балок подпирающих стену не может быть больше чем 1,5м.

ОПИСАНИЕ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ


Шпунтины G-300

Шпунтины G-300 выполнены с твёрдого ПВХ о большей механической выносливости устойчивой на UV, действие морской воды. Стена сделана нашими шпунтинами предупреждает преместению почвы, укрепляет береги водоемов, откосы, валы, насыпы, выемки и другие землянное работы. Новинкой нашего система есть поместение замка соединяющего шпунтины в центре раздела стены, это имеет больше значение для работы целого разреза. Такая стена есть твёрдая а нажимающая почва уплотняет соединение через прижимание замков шпунтины. Для вбивания наших шпунтин должны быть применены специальные пневматические молоты. Эти эффективные и надёжные молоты не повредяют шпунтины. Рекомендованым нами молотем можна вбивать шпунтины парами. Молот вбивает на месте замка или ударяет в центре единичной шпунтины. Молоты можна использовать для вбивания коля держающих стену и оттяжки. В твардой и каменной почве шпунтины можно использовать воду под давлением так называемая гидропушкой. Поток воды направляем по стение вбиваной шпунтины под высоким давлением. Во времия вбивания вода удаляет почву под шпунтиной а молот или другое устройство втискивает шпунтину.
Физические дане материала с которого используем шпунтины
Стоимость K 65±3o
Температура размягчения по методу Виката ( C ) 80±2
Жесткость по методу Шора ( D ) 83±4
Стабилизатор UV -материал по рецептуру для использования в оконном промышле
Плотность 1,50 ± 10% g/cm3



LP

Свойство

Способ исследования

Единица измерения

Значение

1

Модуль упругости при растяжении

PN-EN ISO 527

MPa (N/mm²)

≥2500

2

Передел пластичности

PN-EN ISO 527

MPa

42

3

Относительное удлинение на пределе пластичности

PN-EN ISO 527

%

5,3

4

Напряжение при разрыве

PN-EN ISO 527

MPa

27

5

Относительное удлинение при разрыве

PN-EN ISO 527

%

60

6

Ударопрочность с насечкой методом Шарпи

PN-EN ISO 527

kJ/m²

≥20

7

Устойчивость к растяжению

PN-EN ISO 527

MPa

≥40

8

Прочность при сгибанииe

PN-EN ISO 178

MPa

71,8

9

Модуль упругости при сгибании

PN-EN ISO 178

MPa

2804

10

Устойчивость на старение

PN-EN ISO 178

%

≥30

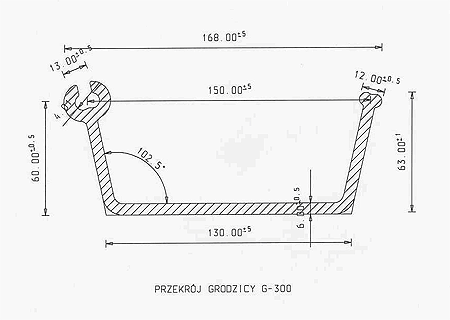

Размер шпунтины рис.4



















поле площади поперечного сечения 1498 mm2
количество шпунтов на 1 погонный метр стены 6,66 шт.
вес 1 м шпунтов 2380 g/мп.
вес 1 м2 стены из шпунтов 15,70 кг.

ОСНОВЫ ВОЗВЕДЕНИЯ ШПУНТОВЫХ СТЕН

Прежде чем приступить к строительству, следует произвести обледование грунта, в которой будут вбиты шпунты и разработать техническую документацию.
Наши шпунты рекомендуется вбивать в легкий неплотный грунт с малым количеством камней и твердого ила.
Шпунтины можно вбивать непосредственно пневматическим молотом с очень большой частотой ударов или при помощи другово вибрационного оборудования с соответствующими размерами, чтобы не повредить шпунты а в очень твердых каменистых грунтах следует применять технологию вымывания под шпунтами и вибрацию, а далее после вбивания на соответствующую глубину грунт загустить песком или гравием и со стороны воды на такой слой насыпаются мелкие ками, чтобы вода не выполаскивала загущающего материала.
Шпунты следует вбивать в монтажном шаблоне временно закрепленном в грунте, чтобы получить соответствующую линию конструкции стены.
Эта проблема может не возникнуть в случае низких стен, в свою очередь при средних стенах это действие необходимо.
В случае высоких стен следует начинать с вбивания свай на соответствующем расстоянии, на которые затем будут укрепляться поперечные балки, делающие жесткой шпунтовую стену.
В нашей системе предлагаем поперечные брусья и балки, изготовленные из вспененной пластической массы, но это могут быть также и деревянные элементы, однако этот материал имеет ограниченный срок службы в такой среде, поэтому будет необходимо через каждые несколько лет нх заменять, и это повлечет больше расходы, чем установка более дорогой, но и более долговечной пластмассы.

Брусья и балки из пластмассы позволяют использование отходов пластмассы, что улучшает состояние окружающей среды.

Другим возможным решением является использование металлических брусьев и балок с соответствующими профилями таб 1, но этот материал также является дорогостоящим.
В качестве оттяжек возможно применение бетонных балок, но это требует сверления отверстий в грунте, поскольку забивание такой сваи является очень трудоемким процессом.
Технические данные для возведения стен из шпунтов G-300
Размеры свай и балок для пластических масс
Оттяжки с размерами пруток круглый Φ24 мм окончания М24 винт длиной мин.50 мм с обычной шайбой Φ24 с внутренним диаметром мин. Φ50мм
Размер H расстояние од почвы до верха шпунтины.
Размер L длина шпунтины.
Длина оттягивающих балок такая же, как размер L шпунтины.
Для средней стены не предусмотрены фронтальные балки, только балки поперечные и оттяжки.

Таблица заключает рекомендованые развязки.

LP

Размер H (m)

Размер L (m)

Количество и размер балок

шт                 (mm)

Длина оттяжек (m)

Расстояние между оттяжками ( m)

1

0,7

1,5

Накладка  G-300

Без оттяжек

Без балок

2

1,0

2,0

1                    100x120

3

2,5

3

1,5

3,0

                   100x120

3

2,5

4

2,0

4,0

                   100x120

4

2

5

2,5

4,5

                   100x120

4

2

6

3,0

5,0

                   100x120

5

2

7

3,5

5,5

                   120x150

5,5

2

8

4,0

6,0

                   120x150

6

1,5

9

4,5

7,0

                   120x150

7

1,5

10

5,0

8,0

                   120x150

8

1,5

11

5,5

8,5

                   120x150

8,5

1,5

12

6,0

9,0

                   120x150

9

1,5



   В случае возведения средних и высоких стен следует пустоты в грунте, появляющиеся при монтаже оттяжек, заполнить песком или мелкой фракцией гранта и рекомендуется уплотнить вибрацией. Чтобы уменьшить подмывание шпунтов со стороны воды, рекомендуется дно около шпунтов засыпать камнями. Шпунтовые стены не требовает консервации.

ОЦЕНКА СИСТЕМЫ ШПУНТИН

1. Шпунтины могут применяться в следующих областях:
 - укрепления против эрозии берегов и водоемов, а также мелиорационных каналов,
 - укрепления стен котлованов, а также построение террас при формировании ландшафта,
 - ограждения предотвращающие поступление грунтовых вод.

2. Стенки шпунтин могут применятся исключительно на основании утвержденного проекта согласно с технической документациой.

3. Требуемые особенности материала для шпунтин таблица 2.
Требуемая форма и размер поперечного сечения шпунтин рис. 1.
Масса 1м шпунтины должна быть не менее чем 2380 г/мп.
Отклонение от прямолинейности продольных краев шпунтов не должно превышать 2 мм.
Отклонения длины шпунтов не должны превышать 1%.

4. В проекте при проверке несущей способности и деформации шпунтин следует брать во внимание следующее:
Расчетная прочность на растяжение - f t,d:
ft,d = 16,0 МП - для постоянных конструкций
f.t,d = 20,0 МП - для временных конструкций
расчетный модуль упругости - E
Ed = 900 МП - для постоянных конструкций
Ed = 1300МП - для временных конструкций
Прочность сечения шпунтин принимает согласно следующей таблицы.

 Параметры поперечного разреза шпунтины

единичнная шпунтина

стенка из шпунтов шириной 1 м

A

[cm²]

W

[cm³]

J

[cm4]

A

[cm²]

W

[cm³]

J

[cm4]

17,06

19,73

91,89

113,73

131,53

612,69
