Трубопроводный транспорт

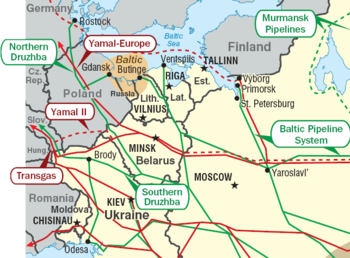

Магистральные трубопроводы Восточной Европы

Трубопроводный транспорт России — вид транспорта в России. Важнейшими транспортируемыми грузами являются сырая нефть, природный и попутный газ. Транспортировка нефтепродуктов, жидких и газообразных химикатов перспективно, но в настоящее время продуктопроводы не получили большого распространения.

Действует крупная сеть нефте- и газопроводов, снабжающая углеводородами экономику России, а также Западную Европу, Турцию, Юго-Восточную Азию.

В России преобладают трубопроводы большого диаметра (1220 и 1420 мм) и большой протяженности в широтном направлении.

История

Активное развитие трубопроводного транспорта в России началось в конце 1950-х годов.

В 2008 году трубопроводным транспортом было перевезено 488 млн тонн нефти и нефтепродуктов, данный показатель увеличился в сравнении с 2000 годом на 53 %.

Грузооборот трубопроводного транспорта в части нефти и нефтепродуктов в 2008 году составил 1,1 трлн тонно-километров, увеличившись в сравнении с 2000 годом на 49 %.

Длина магистральных газо- и нефтепродуктопроводов на 2008 год составляла 63 тыс. км, увеличившись в сравнении с 2000 годом на 2 тыс. км^[2]. По состоянию на конец 2012 года протяжённость магистральных трубопроводов (по данным Росстата) составила  250 тыс. км, в том числе газопроводов 175 тыс. км, нефтепроводов 55 тыс км и нефтепродуктопроводов 20 тыс км.

Нефтепроводы

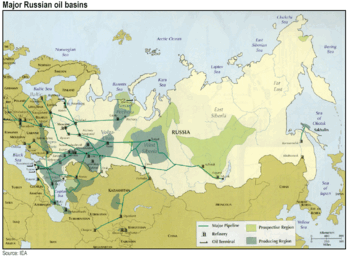

Магистральные нефтепроводы России

Российская государственная компания Транснефть и её дочерние общества располагают крупнейшей в мире системой магистральных нефтепроводов, длина которой составляет 48,7 тыс. км (на июнь 2006) и по которой прокачивается более 90 % российской нефти.

Действующие

• Нефтепровод «Дружба» (рабочая мощность 66,5 млн тонн в год) — крупнейшая экспортная магистраль России (Альметьевск — Самара — Унеча — Мозырь — Брест и далее в страны Восточной и Западной Европы);
• Альметьевск — Нижний Новгород — Рязань — Москва;
• Нижний Новгород — Ярославль — Кириши;
• Самара — Лисичанск — Кременчуг — Херсон;
• Усть-Балык — Курган — Уфа — Альметьевск;
• Нижневартовск — Курган — Куйбышев;
• Туймазы — Омск — Новосибирск;
• Туймазы — Уфа;
• Калтасы — Языково — Салават;
• Шкапово — Салават;
• Сургут — Полоцк;
• Александровское — Анжеро-Судженск;
• Красноярск — Ангарск;
• Сургут — Омск — Павлодар — Чимкент — Чарджоу;
• Балтийская трубопроводная система (рабочая мощность 74 млн тонн в год);
• Балтийская трубопроводная система-II (рабочая мощность 30 млн тонн в год);
• Восточный нефтепровод (рабочая мощность 58 млн тонн в год);
• Каспийский трубопроводный консорциум (рабочая мощность 28,2 млн тонн в год);
• Баку — Новороссийск;
• Узень — Атырау — Самара.

Строящиеся

Новые и проектируемые нефтепроводы России

Балтийская трубопроводная система-II

• 28 октября 2010 года было завершено строительство линейной части БТС-2.(35 млн тонн в год).
• 1 августа 2011 года «Транснефть» приступила к заполнению БТС-2 технологической нефтью.

Мурманский нефтепровод

В ноябре 2002 года российские нефтяные компании Лукойл, ЮКОС, ТНК и Сибнефть — подписали меморандум о намерении строительства экспортного нефтепровода Западная Сибирь — Мурманск. Однако из-за отрицательного отношения Правительства Российской Федерации к появлению частных трубопроводов реализация проекта заморожена по настоящее время.

С 2003 года в проекте участвует компания Транснефть, которая рассматривает в качестве альтернативы нефтепровод по маршруту Харьяга-Индига мощностью 50 млн тонн нефти в год.

Нефтепровод Заполярное — Пурпе

В октябре 2010 года председатель правительства России В. В. Путин подписал распоряжение о строительстве нефтепровода Заполярное — Пурпе, который свяжет месторождения Ямала с нефтепроводом Восточная Сибирь — Тихий океан. Мощность нефтепровода составит 12 млн тонн, затраты на строительство первой очереди оценивалась в 60 млрд рублей.

25 октября 2011 «Транснефть» ввела в промышленную эксплуатацию нефтепровод Пурпе-Самотлор протяженностью 429 км, предназначенный для транспортировки нефти с Ванкорского месторождения и месторождений на севере Красноярского края на нефтеперерабатывающие заводы России и на мировые рынки. Участок Пурпе-Самотлор является первым этапом проекта «Заполярье - Пурпе - Самотлор».

Расширение Каспийского трубопровода (КТК-2)

15 декабря 2010 года принято окончательное решение об инвестировании по проекту расширения мощности трубопроводной системы Каспийского трубопроводного консорциума (КТК-2) до 67 млн. тонн нефти в год.

Газопроводы

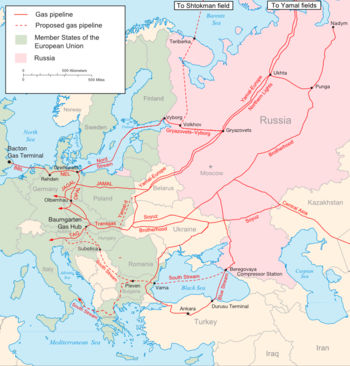

Действующие и проектируемые магистральные газопроводы России

Крупнейшим оператором российских газопроводов является государственная компания «Газпром».

Крупные газопроводы:

• Саратов — Москва — первый газопровод в России (840 км);
• Ставрополь — Москва;
• Кольцевой газопровод Московской области;
• Краснодарский край — Ростов-на-Дону — Серпухов — Санкт-Петербург;
• Средняя Азия — Урал;
• Медвежье — Надым — Тюмень — Уфа — Торжок;
• Надым — Пунга — Пермь;
• Уренгой — Сургут — Тобольск — Тюмень — Челябинск;
• Уренгой — Помары — Ужгород — крупнейшая в мире система газопроводов, соединяет газовые месторождения Западной Сибири с конечными потребителями в Европе (4451 км);
• газопровод, проходящий от Оренбурга через Украину в страны Восточной и Западной Европы;
• Ямал — Европа;
• Голубой поток;
• Дзуарикау — Цхинвал;
• Джубга — Лазаревское — Сочи

Строятся газопроводы Северный поток, Бованенково — Ухта, Сахалин — Хабаровск — Владивосток. Проектируются газопроводы Турецкий поток, Алтай, Якутия — Хабаровск — Владивосток и Прикаспийский газопровод.

Действующие

Саратов — Москва

Газопровод от месторождений природного газа в непосредственной близости от Саратова, в долине реки Елшанка, до Москвы. Проложен по территориям Саратовской,Пензенской, Тамбовской, Рязанской и Московской областей.

Первый магистральный газопровод России. В 1944 году — принято постановление Государственного Комитета Обороны о строительстве газопровода «Саратов—Москва», создании Управления строительства и Дирекции строящегося газопровода. Строительство газопровода было начато в годы Великой Отечественной войны, в строй вступил в 1946 году.

Протяжённость газопровода 843 км, диаметр трубы — 325 мм.

Уренгой — Помары — Ужгород

Соединяет газовые месторождения севера Западной Сибири с конечными потребителями в Европе.

Построен в 1983 году.

Общая длина — 4 451 км, мощность — 32 млрд кубометров газа в год. Диаметр каждой из трёх ниток — 1420 мм.

Ямал — Европа

Соединяет газовые месторождения севера Западной Сибири с конечными потребителями в Европе. Проходит через территорию Белоруссии и Польши.

Пропускная способность — около 30 млрд кубометров газа в год.

Голубой поток

Газопровод между Россией и Турцией, проложенный по дну Чёрного моря.

Трубопровод был построен в рамках российско-турецкого соглашения от 1997, по которому Россия должна поставить в Турцию 364,5 млрд кубометров газа в 2000—2025 гг. Затраты на строительство составили $3,2 млрд. Строительство осуществлялось российско-итальянской компанией «Блю стрим пайплаин компани Б. В.», которой в равных долях владели «Газпром» и итальянская Eni.

Общая протяжённость газопровода — 1213 км, из них:

• сухопутный участок на российской стороне от города Изобильный Ставропольского края до села Архипо-Осиповка Краснодарского края на побережье Черного моря длиной 373 км;
• морской участок от Архипо-Осиповки до терминала «Дурусу», расположенного в 60 км от города Самсун (Турция) длиной 396 км;
• сухопутный участок на турецкой стороне от города Самсун до города Анкара длиной 444 км.

Диаметр трубы газопровода: равнинная часть сухопутного участка — 1400 мм, горная часть сухопутного участка — 1200 мм, морской участок — 610 мм. Операторы газопровода — «Газпром экспорт» и турецкая Botas.

Коммерческие поставки российского природного газа по газопроводу в Турцию начались в феврале 2003 года. В 2003 по «Голубому потоку» в Турцию поставлено 2 млрд м³ газа, 2004 — 3,2 млрд м³, 2005 — 5 млрд м³, 2006 — 7,5 млрд м³, 2007 — 9,5 млрд м³, 2008 — 10,1 млрд м³. Планируется, что в 2010 газопровод выйдет на полную мощность (16 млрд кубометров газа в год).

Существуют планы строительства продолжения газопровода в Израиль, Италию, а также расширения мощности «трубы» в 2 раза — до 32 млрд м³ в год.

Дзуарикау — Цхинвал

Экспортный газопровод из России в Южную Осетию. Начинается в селе Дзуарикау (Северная Осетия) далее проходит через Кавказский хребет, затем через город Квайса, и до города Цхинвала. Является самым высокогорным в мире.

Открытие состоялось 26 августа 2009 года. Запуск газопровода позволил избавится Южной Осетии от зависимости от поставок газа из Грузии по газопроводу Агара-Цхинвал, которые не раз прерывались с грузинской стороны по политическим причинам. Кроме того, что Грузия продавала Южной Осетии газ по 645 лари (около 450 долларов) за тыс. м³, что в несколько раз дороже, чем цена за газ из России.

Общая длина — 175 км, мощность — 252,5 млн кубометров газа в год. Диаметр трубы — 426 мм. Рабочее давление — 50 атмосфер. Председатель правительства Южной Осетии Вадим Бровцев заявил, что республика получает российский газ по газопроводу «Дзуарикау-Цхинвал» по цене 7,32 рублей за м³, но для потребителей стоимость газа составит 4,18 рубля за кубометр, так как остальное доплачивается из бюджета страны.

Планируются ответвления от основной магистрали во все районы Южной Осетии.

Джубга — Лазаревское — Сочи

Строительство газопровода было проведено в период с сентября 2009 года по июнь 2011 года.

Северный поток

• Строительство газопровода началось в апреле 2010 года.
• В сентябре 2011 года начато заполнение технологическим газом первой из двух ниток.
• 8 ноября 2011 года начались поставки газа.
• 18 апреля 2012 года была закончена вторая нитка.
• 8 октября 2012 года начались поставки газа по двум ниткам газопровода в коммерческом режиме.
• Мощность газопровода должна составить 55 млрд м³ газа в год (2 нитки).

Строящиеся

Бованенково — Ухта

Решение о строительстве газопровода было принято в октябре 2006 года, строительство начато в августе 2008 года.

Проектная протяжённость газопровода — 1100 км, производительность — 140 млрд м³ газа в год.

Сахалин — Хабаровск — Владивосток

Соединяет Сахалин с Приморским краем и другими регионами Дальнего Востока.

Строительство газопровода было начато 31 июля 2009 года в Хабаровске.

Проектируемые

Южный поток

Алтай

Якутия—Хабаровск—Владивосток

Прикаспийский газопровод

Аммиакопровод

Тольятти — Одесса

Этиленопровод

Кольцевой трубопровод, перекачивающий этилен, объединяет несколько предприятий в Татарстане и Башкирии.

Продуктопроводы для перекачки готового топлива

Крупные продуктопроводы:

• Уфа — Брест с ответвлением на Ужгород;
• Уфа — Омск — Новосибирск;
• Нижнекамск — Одесса;
• Западная Сибирь – Урал – Поволжье (Сургут - Тобольск - Тюмень - Уфа - Нижнекамск) поврежден в результате железнодорожной катастрофы под Уфой, не действует. Планируется реконструкция. Примерные затраты 4 млрд долларов.

Показатели деятельности

Данные по нефтепроводам:

Газопроводы:

Проблемы деятельности

Проблемами деятельности трубопроводов России являются сложность их строительства и обслуживания а так же нелегальные врезки для хищения нефти . Нелегальная врезка опасна не только пропажей самой нефти,но и нефтяными загрязнениями а так же пожарами.В 90-х и 2000-х годах зафиксировано не мало случаев подобных нелегальных врезок , многие из которых действовали по многу лет.
